Als Nachtrag zum Fotografie Extrem Kurs am 30.11.2013 möchte ich hier die verwendete Schaltung zur Blitzauslösung vorstellen. Diese stellt sozusagen die einfachste Möglichkeit der High-Speed-Fotografie Variante mit Mikrocontroller dar. Man könnte aber auch gleich die Kamera und ein Hilfslicht damit steuern, das System ist flexibel erweiterbar.Verwendet worden sind ein Arduino Uno, ein kleine Platine mit Mikrofon vom Seeedstudio Grove System, sowie ein Steckboard, um die restlichen Komponenten ohne Löten anzuschließen. Links zu Bezugsquellen gibt es am Ende des Artikels.

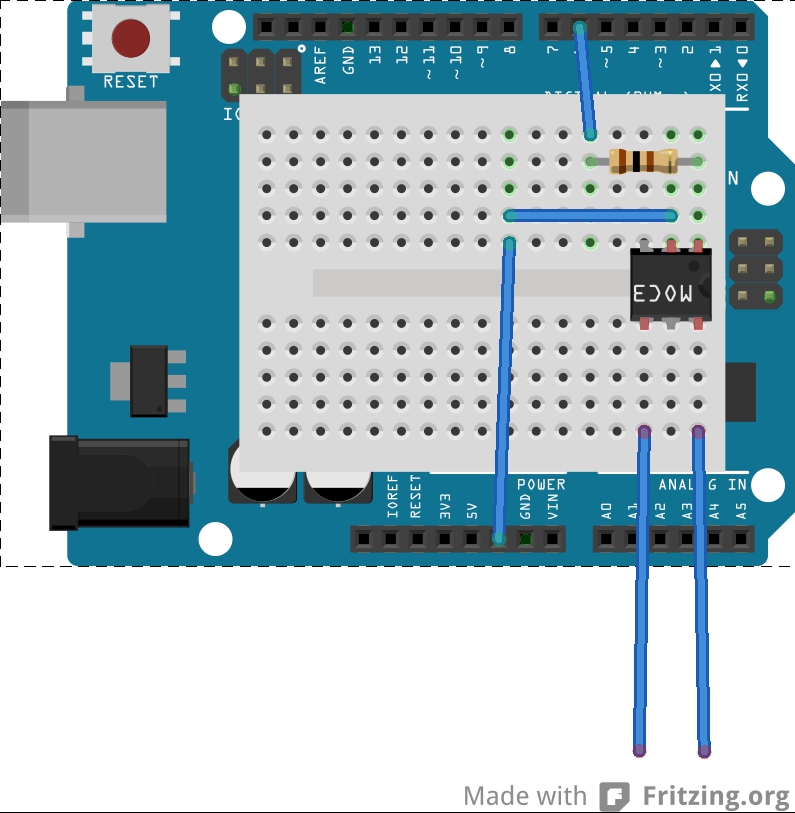

Die Funktionsweise sieht wie folgt aus: mit dem Taster wird die Schaltung „scharf“ geschaltet, zur Kontrolle leuchtet die LED zusätzlich auf. Wenn jetzt das Mikrofon ein relativ lautes Geräusch detektiert, wird der Blitz ausgelöst und der „scharf“-Zustand beendet. Der Blitz ist über einen Optokoppler mit Triac-Ausgang (MOC 3020) angeschlossen, damit die Schaltung vom Blitz galvanisch getrennt ist. Das dient v.a. dem Schutz des teueren Blitzgeräts, falls die Schaltung fehlerhaft ist. Der Optokoppler ist so angeschlossen:
Ein Pin kommt an Masse, der andere über einen 100 Ohm Widerstand an den gewünschten Pin des Arduino, hier Nr. 6. Näheres zur Beschaltung des Optokopplers findet sich im Datenblatt, diese lassen sich z.B. bei Reichelt direkt im Shop herunterlafen. Wichtig ist hier v.a. die Pinbelegung. Der Blitz wird an die unteren zwei Kabel angeschlossen.
Quellcode:
/* Arduino-based simple flash trigger for high speed photography Optocoupler used: MOC 3020 with Triac outpout Created 09 August 2012 by Manuel GaudaFotokurse in Deutschland*/ int buttonPin = 4; // Pin for arming-button int LedPin = 11; // Pin for Status-LED int sensorPin = A0; // input pin for the sound sensor int flashPin = 6; // pin for the flash int sensorValue = 0; // variable to store the value coming from the sensor (0-1023) int flash_wait_time = 4; // time for flash in ms to wait to compensate runtime int mode = LOW; // status of system: LOW = normal HIGH = ready and armed void setup() { pinMode(buttonPin, INPUT); // define button pin as input pinMode(flashPin, OUTPUT); // define flash pin as output pinMode(LedPin, OUTPUT); // define LED pin as input digitalWrite(flashPin, LOW); // sets flash pin to LOW (inactive) digitalWrite(LedPin, LOW); // sets LED pin to LOW (inactive) } void loop() { if (digitalRead(buttonPin) == HIGH) // if button is pressed { mode = HIGH; // system armed digitalWrite(LedPin, HIGH); delay(500); // secure delay, for not activating by button clicking sound } sensorValue = analogRead(sensorPin); // reading sensor if ((mode == HIGH) && sensorValue > 600) // if sound is detecded { delay(flash_wait_time); // wait some ms digitalWrite(flashPin, HIGH); // turn flash on delay(50); // wait 50 ms digitalWrite(flashPin, LOW); // turn flash off digitalWrite(LedPin, LOW); // turn LED off mode = LOW; // going to normal mode } }
Bezugsquellen:
einzelne Bauteile, Werkzeug usw.:
www.reichelt.de
Arduino, Soundmodul, Steckboard:
www.exp-tech.de
Generelle Informationen zur Arduino-Welt inkl. Programmierbeispielen und Software:
www.arduino.cc
Viel Spass beim Nachbauen und Ausprobieren dieser Methode für High-Speed-Fotografie!
